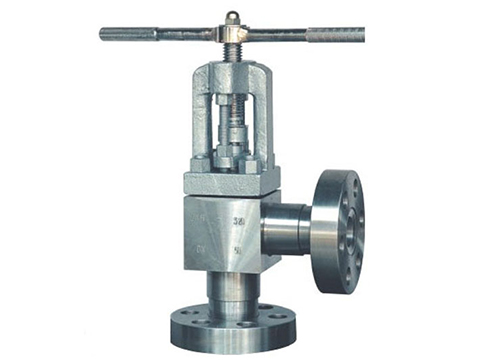

高壓角式截止閥介質的流向應與閥體所示箭頭方向一致。手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。

高壓角式截止閥開啟，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到z大，表示閥門已達全開位置。高壓角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式。紋管截止閥只適用于全開和全關，不允許作調節和節流。

高壓角式截止閥與直通式截止閥的區別如下：

1、高壓角式截止閥是由閘門演變而來的，利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。力矩小，操作簡便，易實現快速啟閉。閥套式排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動，排污閥pn≤20mpa高壓鍋爐的定期排污，可以五個通道同時排污，也可以一個通道排污。

2、直通式截止放空閥，它不僅要求節流截止閥的所有功能，還要加上“放空”的要求，一般有這個要求的介質都是氣體，氣體放空是個很麻煩的事情，計算一下就知道，閥門出口流速大，噪聲大。這樣的話閥門一般要求多級降壓降噪結構，同時因為壓差比較大，閥門一般設計成軟+硬密封結構，保證閥門可靠地密封性能，以延長閥座的使用壽命。
